结构尺寸

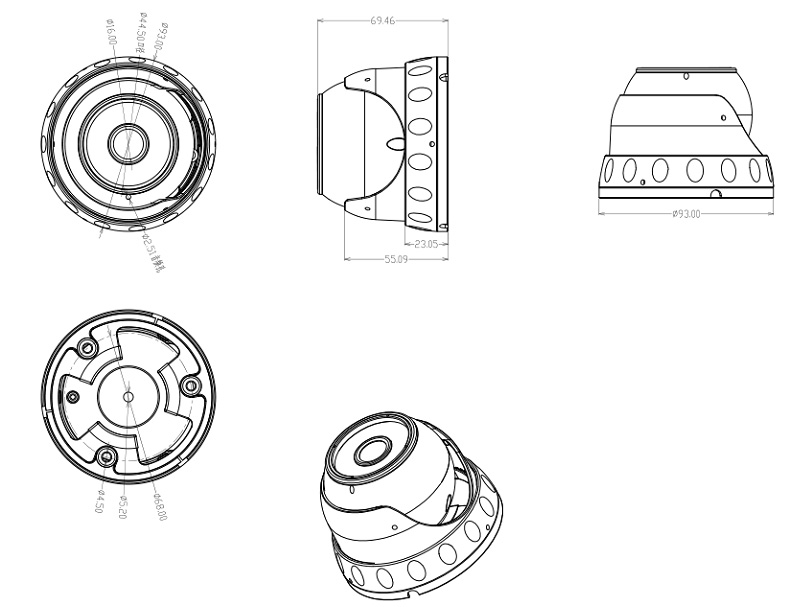

结构尺寸如下图所示
单位为毫米,误差为±0.6mm产品底座外径为φ93.00mm总高度为68.00mm(如下图)

产品参数

1	产品型号	TYD-971
2	外壳材质	金属外壳
3	外观颜色	韩灰
4	成像器件	PC1099N
5	信号制式	PAL
6	有效像素	976（H）×496（V）
7	同步系统	内同步
8	水平解析度	800TVL
9	[敏感词]照度	0  LUX{红外启动}
10	视频输出	1.0vp-p, 75Ω
11	Gamma 系数	0.45
12	信噪比	大于48dB
13	白平衡	自动/Auto
14	电子快门	1/60-1/100000（秒）
15	背光补偿	自动/Auto
16	电流	225mA±10%（红外启动）48mA±10%（红外不启动）
17	电压	DC 12V±10%
18	工作温度	－20℃~75℃
19	环境相对温度	湿度在30%～85%
20	镜头角度	2.8mm/110°
21	连接接头	标准4芯航空头（可定制）
22	麦克风	带录音
23	摄像头重量	300g

标准配置

序号	名  称	数  量	单  位	备  注
1	大海螺摄像机	1	只	标配
2	自攻螺丝	3	颗	标配
3	内六角螺丝	6	颗	标配
4	内六角扳手	1	把	标配

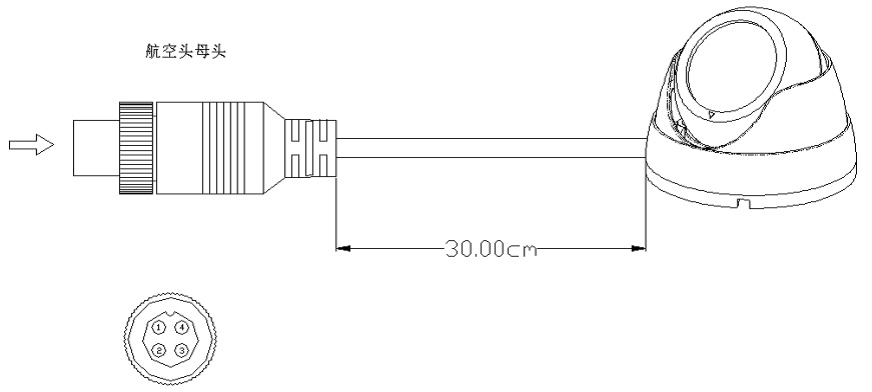

接头描述

1 VCC-12V 电源
2 GND-接地
3 音频信号（可?br style="text-align: left;"/>4 视频信号
