[敏感词]章 DS-100 介绍
1.1 产品简介
DS-100 是本公司自主研发设计的一款应用于多领域的声光报警器采用宽电压输入内置高亮发光二极管和 5W 大功率喇叭输出可以实现语音播报和模拟旋转灯光报警
工业外观设置一体化铸铝外壳IP68K 防护等级可在非常恶劣环境中使用DS-100 终端设备满足 JT/T794-2011JT/T808-2011GB/T 19056-2012 标准目前该设备已成功应用于特种车辆管控智能仓库管理停车场管理等
1.2 产品特性
支持 LED 闪烁频率调节范围 1-5Hz
红光设计雾霾穿透力强
解决光污染节能环保
外壳防护等级达到 IP68K
原装进口光源有效降低光衰减
采用新型散热材料产品寿命长
整体设计新颖别致安装操作简便
自主电气化结构与控制系统性能稳定
低至零下 30 度满足恶劣严寒环境下使用
同一型号产品可能有多个版本不同版本的产品会存在差异（包括功能参数LOGO 设计外观细节产品资料等）请以实物为准
1.3 产品规格
| 型号 | DS-100 |
| 工作电压 | DC:8v-36v |
| 工作温度 | -40~+80 |
| [敏感词]功率 | 12W |
| 报警通信接口 | RS485/RS232可琁0*4可ǜ叩缙酱シ? |
| 通信波特率 | 4800~115200 |
| 报警方式 | 声光报警 |
| 发光形式 | LD模拟旋转或闪烁 |
| 喇叭功率 | 5w |
| 颜色显示 | 白光/红光/[敏感词].可选 |
| 接口方式 | 航空头GX12-4P/6P母座(可定制) |
| 线长 | 300MM(可定制) |
| 安装固定孔 | 4个固定孔 |
| 螺丝规格 | M5 |
| 防水等级 | IP68K |
| 外壳材质 | 铝合金 |
| 尺寸 | 127×97×42m |
| 重量 | 430g |
| 外壳颜色 | 黑色交通灰（其他颜色可定制） |

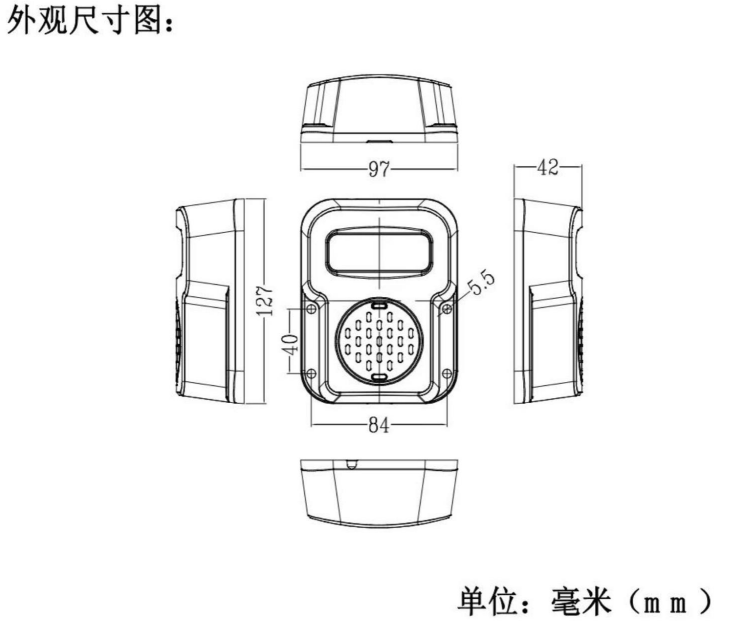

1.4 外观尺寸及安装固定孔位置
第二章 接口定义及通讯协议

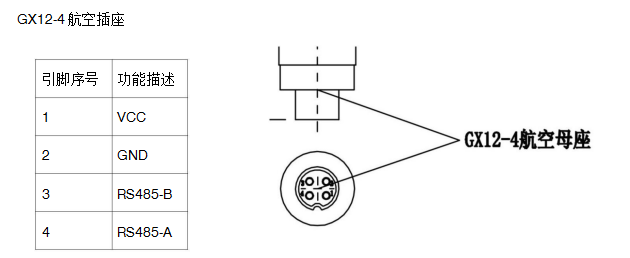

2.1 接口定义
2.2 通讯协议
1）RS485/RS232 接口波特率 4800-115200
2) 通讯 IDF001高位在前低位在后
3) 命令见[敏感词]表格有设置报警以及接触报警命令
4) 使用方法设置报警后会触发报警灯报警直到发送解除报警命令
命令设置报警等级 1
| 字段 | 数据类型 | 数据 | 解析 | 说明 |
| 标识位 | BYTE | 7E | 数据开始的标志位 | |
| 消息体ID | WORD | FO01 | 报警ID | |
| 消息体属性 | wORD | 0000消息流水号 | WORD | 0000 |
| 报警内容 | BYTE | 01 | 报警等级1 | |
| 校验 | WORD | 0000 | CRC校验 | |
| 标识位 | BYTE | 7E | 数据结束的标志位 |
命令设置报警等级 2
| 字段 | 数据类型 | 数据 | 解析 | 说明 |
| 标识位 | BYTE | 7E | 数据开始的标志位 | |
| 消息体ID | WORD | FO01 | 报警ID | |
| 消息体属性 | wORD | 0000消息流水号 | WORD | 0000 |
| 报警内容 | BYTE | 02 | 报警等级2 | |
| 校验 | WORD | 0000 | CRC校验 | |
| 标识位 | BYTE | 7E | 数据结束的标志位 |
命令设置报警等级 3
| 字段 | 数据类型 | 数据 | 解析 | 说明 |
| 标识位 | BYTE | 7E | 数据开始的标志位 | |
| 消息体ID | WORD | FO01 | 报警ID | |
| 消息体属性 | wORD | 0000消息流水号 | WORD | 0000 |
| 报警内容 | BYTE | 03 | 报警等级3 | |
| 校验 | WORD | 0000 | CRC校验 | |
| 标识位 | BYTE | 7E | 数据结束的标志位 |
命令解除报警
| 字段 | 数据类型 | 数据 | 解析 | 说明 |
| 标识位 | BYTE | 7E | 数据开始的标志位 | |
| 消息体ID | WORD | FO01 | 报警ID | |
| 消息体属性 | wORD | 0000消息流水号 | WORD | 0000 |
| 报警内容 | BYTE | 00 | 报警等级 | |
| 校验 | WORD | 0000 | CRC校验 | |
| 标识位 | BYTE | 7E | 数据结束的标志位 |
第三章 功能检查
| 工具名称 | 功能描述 |
| 稳压电源 | Dc:0V~40V可调 |
| 万用表 | 1台 |
| 电源线 | 航空头GX12-4公头 |
| 水桶 | 1个含若干清水 |
| 水枪 | 高压水枪或喷水器 |
| 静电枪 | 1台 |
| 高低温老化箱 | 1台 |
3.2 功能测试
1） 将稳压电源调节到 12V用将万用表调节到直流电压档位测试稳压电源输出确保电源输出 12V
2） 将航空电源线接到稳压电源上切记 1 脚为电源正2 脚为电源负
3） 将航空电源线与 PH-688A 接在一起智能报警器会出现闪灯和不同等级声音提示“大车危险请远离”“危险请立即离开”
3.3 电器特性测试
1) 将稳压电源从 12V 至 24V 期间任意给智能报警器供电测试报警器是否正常工作
2) 对设备进行瞬间上电断电测试检查智能报警器是否工作正常
3) 如有条件在设备工作期间可对设备进行静电测试（需有静电枪）
4) 可将工作设备放入高低温环境下进行测试（需有高低温老化箱）
3.4 防水测试
1）淋水测试用高压水枪或喷水壶对工作状态下的报警器进行将喷水 10 分钟间隔 10 分继续往复 5 次检查是否进水或是否正常工作
2) 浸水测试将报警器浸入水中 24 个小时拿出来检查是否进水没有进水可以进行上电测试功能
3.5 跌落测试
将智能报警器六面 1.2 米自由跌落每面各 2 次跌落后进行测试（为了防止外壳刮花地面测试要用木板）
第四章 安装指导
4.1 安装前准备
1）安装所需工具
2）安装前请先上电检测 DS-100 工作是否正常正常状态DS-100 上电后 LED 会常亮 1 秒再关灭
4.2 安装注意事项
1）设备安装过程中全程断电
2）DS-100 安装方向为灯朝上（有灯的朝天）
3）安装位置要先确认固定孔位置(请参照 1.4 外观尺寸及安装尺寸)在用电钻进行打洞后用 M5 螺丝进行固定
4）DS-100 走向必须不能被人或外物碰到根据实际安装情况请将线妥善处理（有时因为设备过长需要加设备延长线）
5）PH-688A 设备和线固定完毕线也走后进行接线接后再进检查保证无误后方可上电测试
