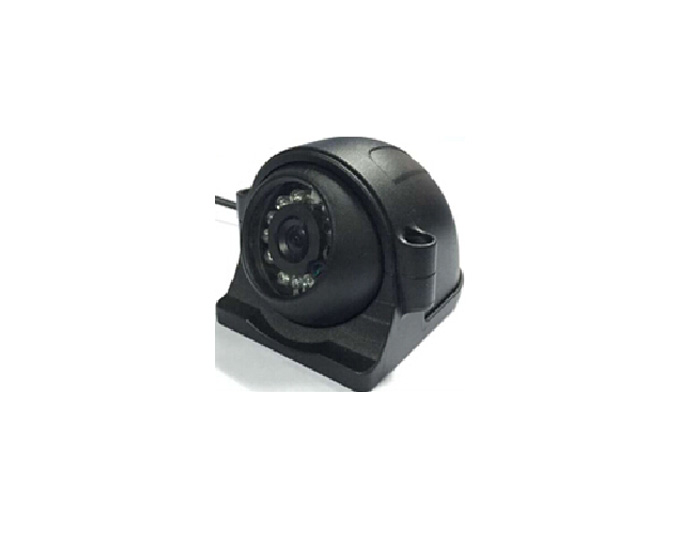

外观要求
摄像头外观色泽亮丽油漆完好无划伤痕迹；玻璃面无手纹触摸痕迹,干净无污垢；摄像头里面结构固定
无晃动部件或脱落现象

结构尺寸
结构尺寸如下图所示单位为毫米,误差为±0.5mm

技术参数

型号	TYD-903C42
像素	PAL:1280(H)×720(V)   NTSC:1280(H)×720(V)
制式	PAL/NTSC
SYNC	INNER SYNC
快门	1/53～1/100000s；
自动增益	AGC/ AGC + Slow shutter
信噪比	＞52dB（AGC OFF）
视频输出标准	1.0Vp-p,75Ω
解析度	720P
[敏感词]照度	Color 0.5Lux(50IRE,AGC ON)   /W:0.01Lux(50IRE,AGC ON)
彩色黑白转换	Color /Auto
彩色黑白转换时间控制	0～255
镜头	2.8MM
隐私区域	1～15zones
移动检测	4 Zones
视频接口	航空头
白平衡	ATW /PUSH/User1/ User 2/ Manual/ANTI   CR/PUSH  LOCK
Title	Can be set
Title Position	Any position on   the screen
DNR	High/Medium to   high/Medium/Low to medium/Low/Off
Pic contrast	0-63
Pic sharpness	0-15
音频	无
电源	DC12V±10%   (AC24V optional)
工作温度	-20℃～50℃
工作湿度	<90%
存储温度	-400C～+600C

检测设备及方法
用目测法检测摄像头外观 符合上图所示；用有卡尺标测量摄像头外观尺寸完全要求
用回路直流稳压电源,彩色监视器检测摄像头的工作电流和视频输出峰值无图像扭曲失真
色彩偏差

用数字示波器
数字万用表在摄像头空载的情况下测量视频信号的电压峰值应符合要求
用摄像机角度测量器检测当摄像头选用2.8mm镜头时,监视器对角线视角应不低于120°
用高低温湿热试验箱测试当温度在70℃时摄像机持续2小时通电工作无不良现象；当温度在-20℃时摄像机持续2h通电工作,无不良现象

防震要求对摄像头连续进行10分钟模拟震动测试后
结构紧实无松脱
晃动时内部器件无声响进行通电测试正常
防水标准严格遵照IP67防水要求
加工好的摄像头产品
将摄像头浸入1米的水桶连续浸泡3个小时摄像头内无渗水
无雾气上电源后继续正常使用

标准配置

序号	名  称	数  量	单  位	备  注
1	防水侧装机摄像头	1	只	标配
2	防水支架	1	套	标配
3	防水支架螺丝	2	颗	标配
4	安装螺丝	3	颗	标配

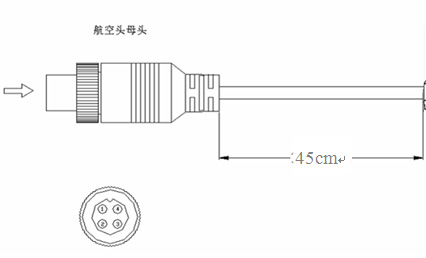

接头描述

1 VCC-12V 电源
2 GND-接地
3 音频信号
4 视频信号
